升级了电脑用了AMD的推土机FX4300,发热量真大,店主送的风扇不给力啊,经常高温死机(散热膏涂好了,安装平稳了也是容易高温死机)。原本想着升级一个好点的散热风扇,后来看了前段时间DIY的半导体除湿机,现在闲置着,于是把它拆了,拿出其中的水冷部分,把电脑改造成水冷好了。
改成水冷原先的机箱太小,首先需要换一个机箱,几年前收了一个G5机箱,一直闲置在墙角,用它正合适。
改造总费用400元
使用材料
1、400x400x5m的ABS板x2
2、12cm风扇x2,涡轮风扇x1,4cm风扇x1,8cm风扇x1
3、水箱x1,水泵x1,硅胶管若干,水管卡扣若干
4、CPU水冷头x1,北桥水冷头x1,显卡核心水冷头x1
5、120*120*40mm散热排x2
6、调压板x2
7、USB3.0-HUBx1
8、502胶水x1
9、电线若干
10、M6和M4螺丝若干
工具

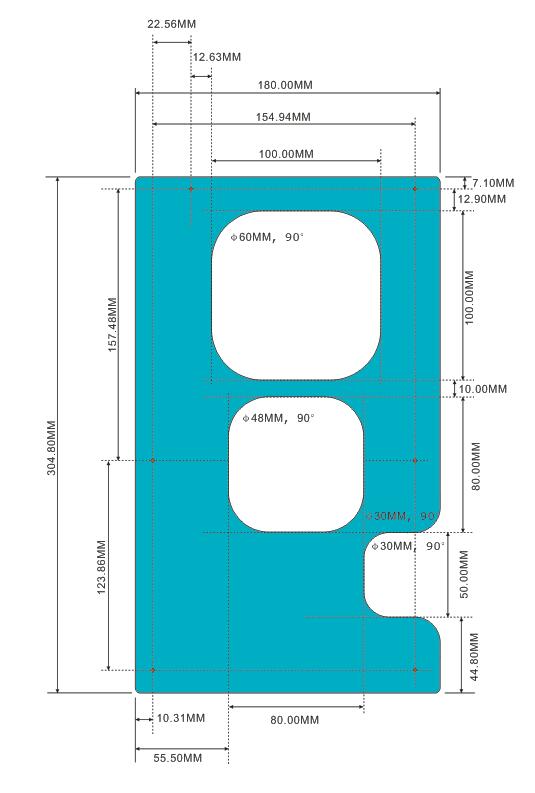

铁尺电钻攻丝器M4、M6铁锯半圆挫刀美工刀不过苹果机箱的主板螺丝固定位置和普通PC的位置不一样,所以需要设计一块衬板,用于固定主板,这里忘记拍照了,所以就只能提供设计图咯,凑合看。
![图片[1]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-e47beeb0c84313ec26933d7d07d41489_720w.webp.jpg)

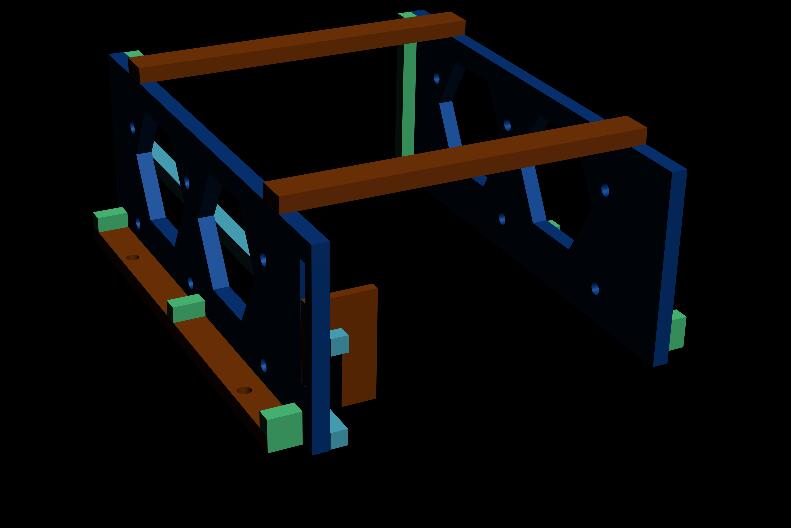

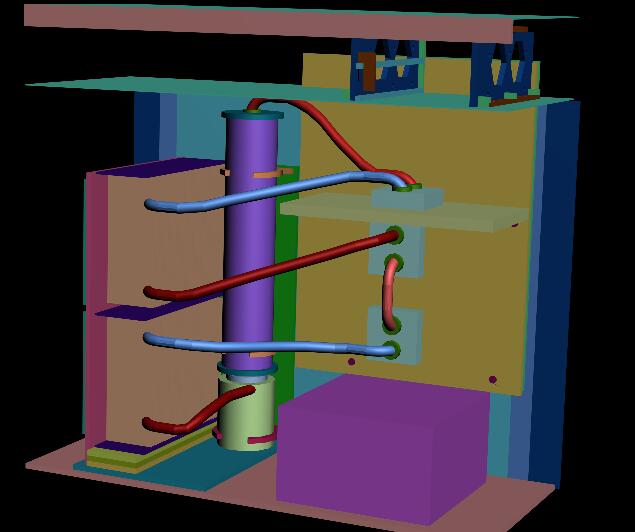

先测量了机箱、水泵、水箱、散热排、主板、电源等等的尺寸,然后用3DMAX先建模。
![图片[2]-DIY水冷苹果机箱-一鸣资源网](https://pic4.zhimg.com/80/v2-e96196606a160c46890e172f9047ee8b_720w.webp)
![图片[2]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-ecb614aa84a2ea829da3031c2bdc4207_720w.webp.jpg)
![图片[3]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-254406f265eaf6658378df9c99a6c2ed_720w.webp.jpg)

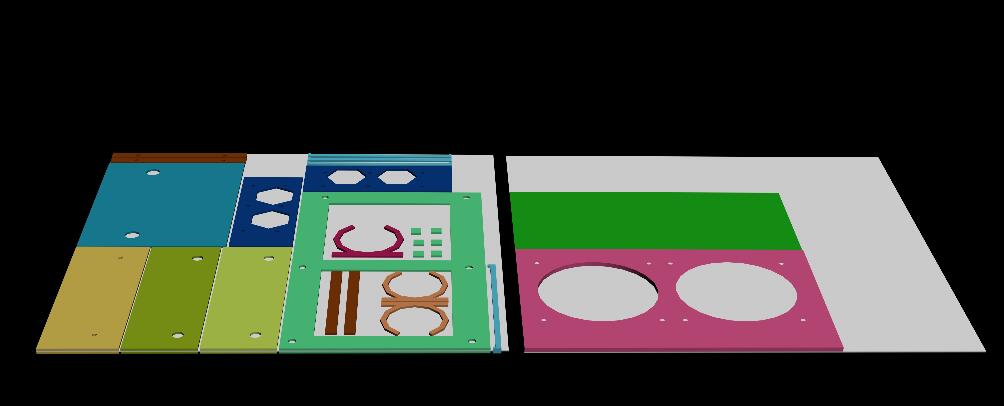

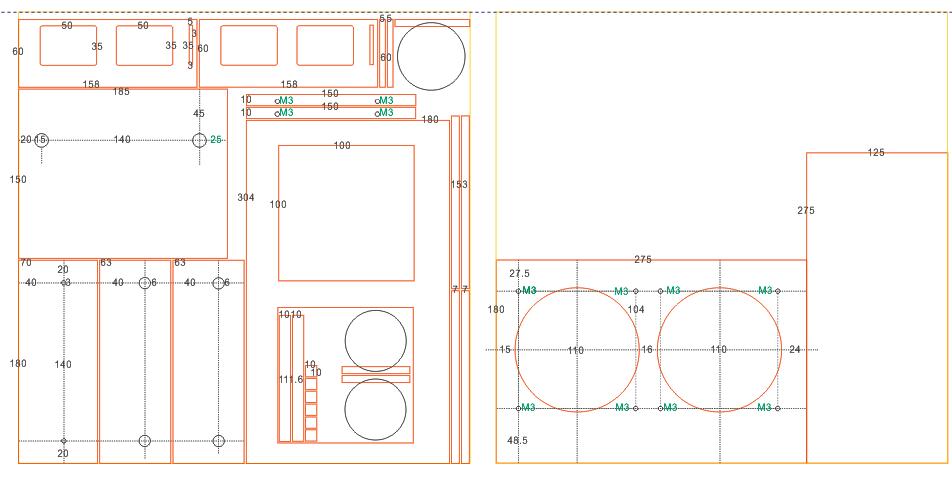

然后把其中需要制作的部分,集中起来,做成平面图
![图片[4]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-b55054f315823253f21c301141e5eda5_720w.webp.jpg)
![图片[5]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-e7c6899b331f3298d39fb49608c49d1e_720w.webp.jpg)

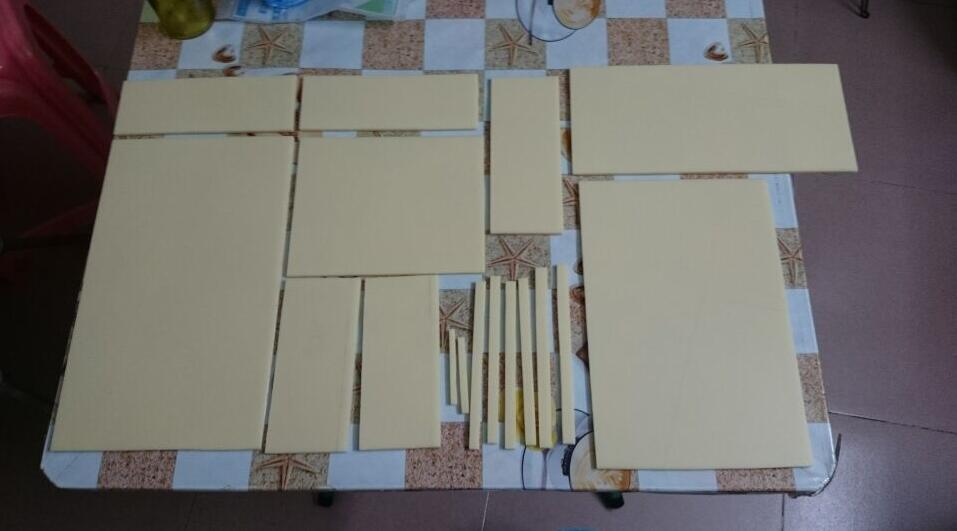

然后测量尺寸,购买材料,进行切割,先切个大概
![图片[6]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-ab614bedb6ed98ca176a8a822598834b_720w.webp.jpg)

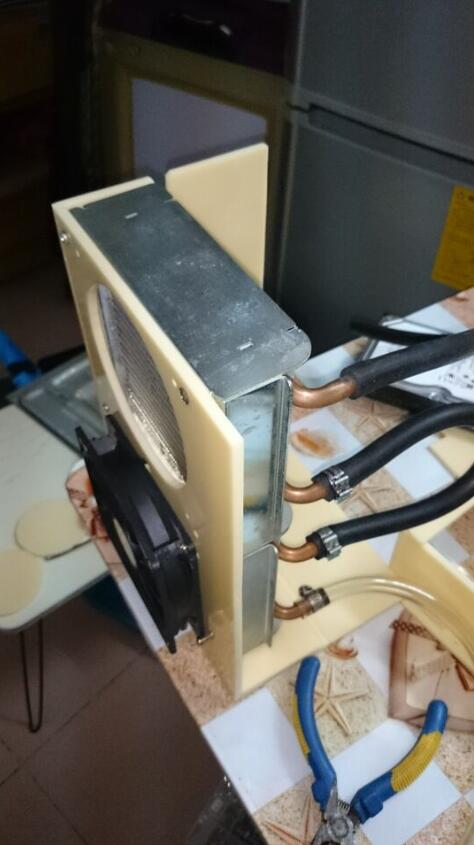

其中风扇位置可以用手钻先钻一圈,然后用用铁锯锯开,再打磨圆滑,元件都准备好之后开始组装
![图片[7]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-0e7d0fcc3a9355ddb9c8cb3c15127037_720w.webp.jpg)

改造前IO,改造方式就不多说了,劳烦大家自行百度吧。

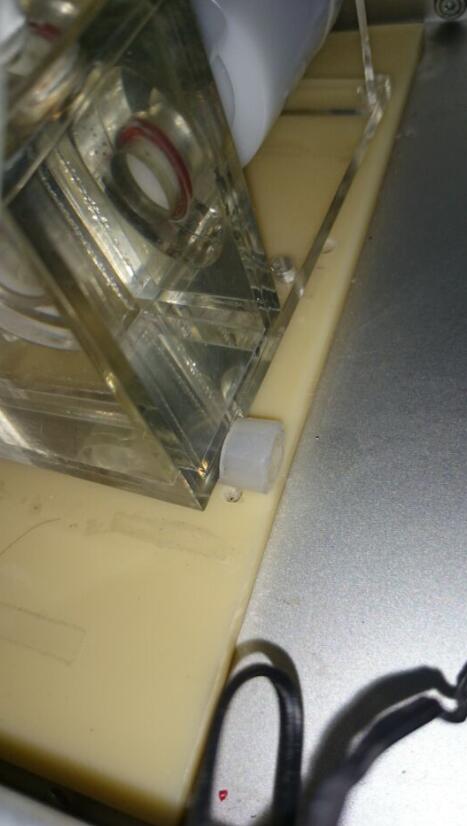

为了降低水泵震动的噪音,用一段硅胶管做避震用
![图片[8]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-e226cfd0dfe7343b848f1dabbc70f6ee_720w.webp.jpg)
![图片[9]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-3a2b1b1a7f52d610b665fba96aa0b3fd_720w.webp.jpg)

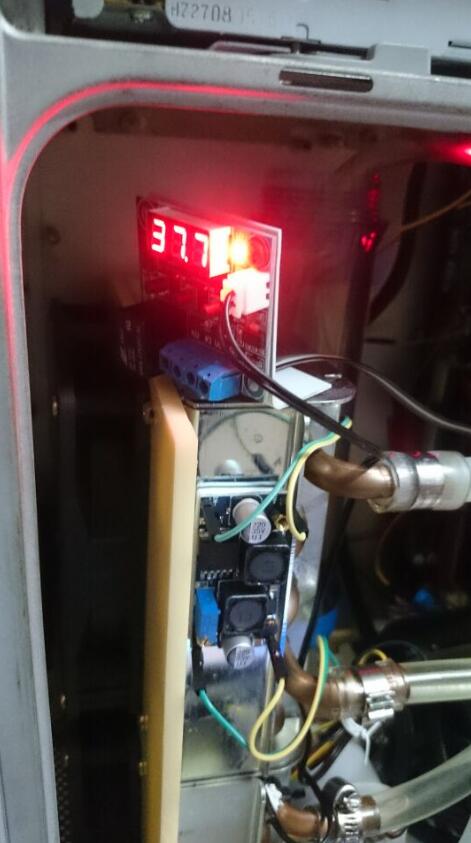

然后安装水温监测器,在散热排上黏一个L形卡扣,可以方便的安装和取出温控器

在做一个卡板,把温控器装在卡板上

温控头,涂点散热膏用扎带绑在铜管上
![图片[10]-DIY水冷苹果机箱-一鸣资源网](https://www.yiming818.com/wp-content/uploads/v2-21c38fe86cd93774e6c7c99c227e9c3e_720w.webp.jpg)
在机箱外面可以看到水温

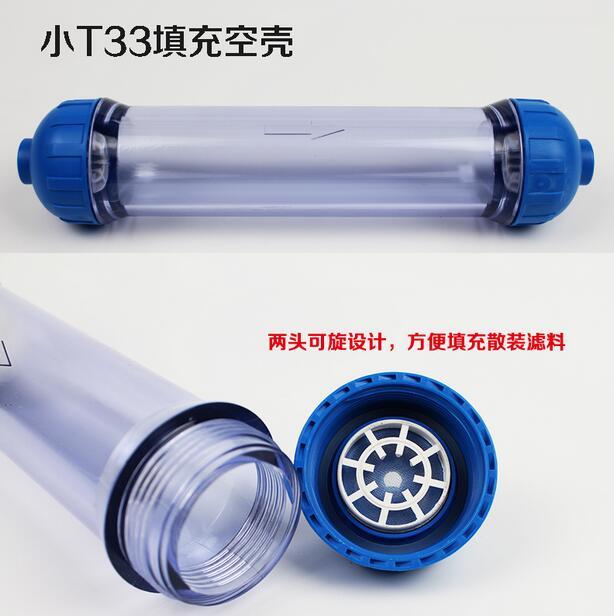

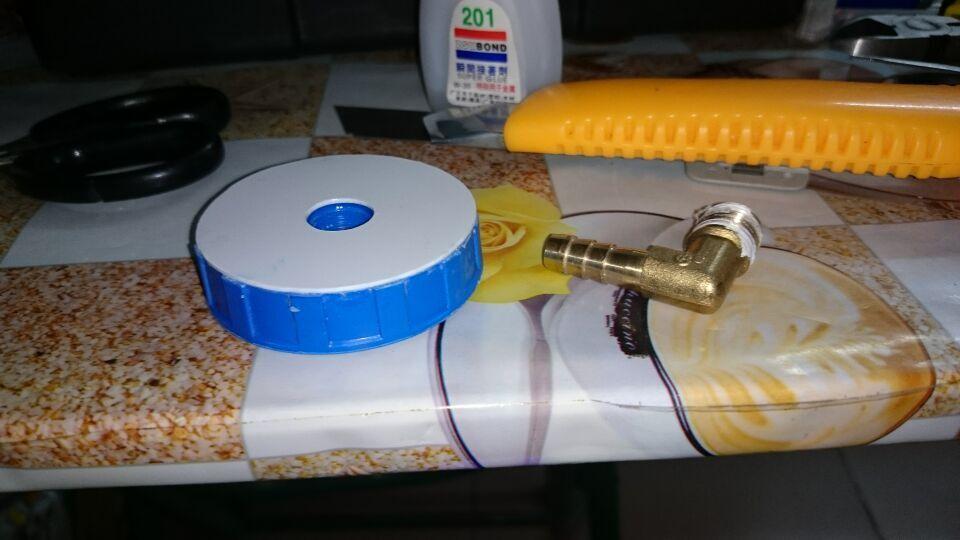

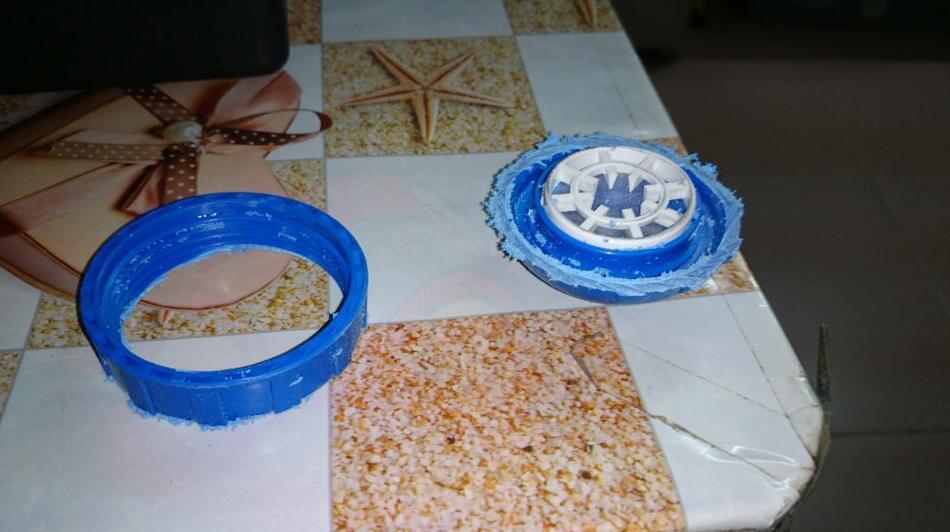

现在要改造水箱,水箱用的是淘宝上8.5元买回来的过滤用空管,长度稍微长了一点,需要修一修

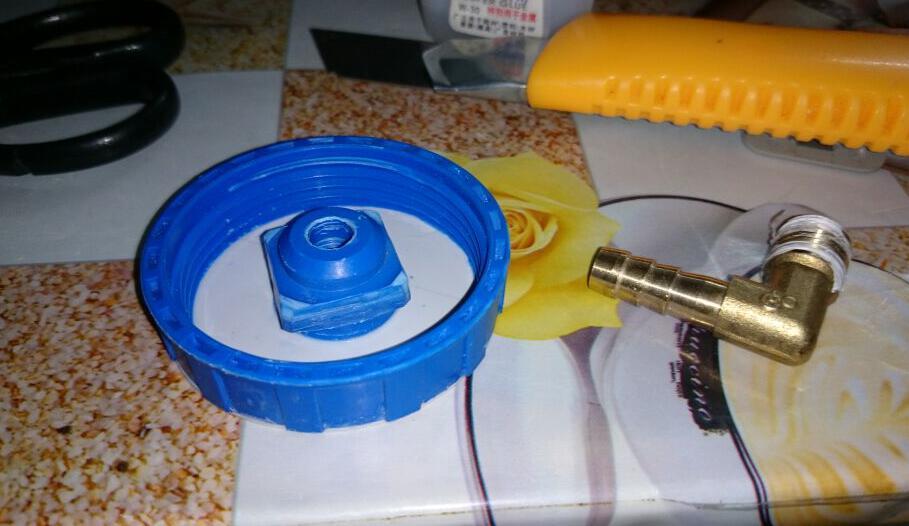

锯了盖子部分,重新做了盖子,短了大概2cm,最后加上密封圈,反正漏水

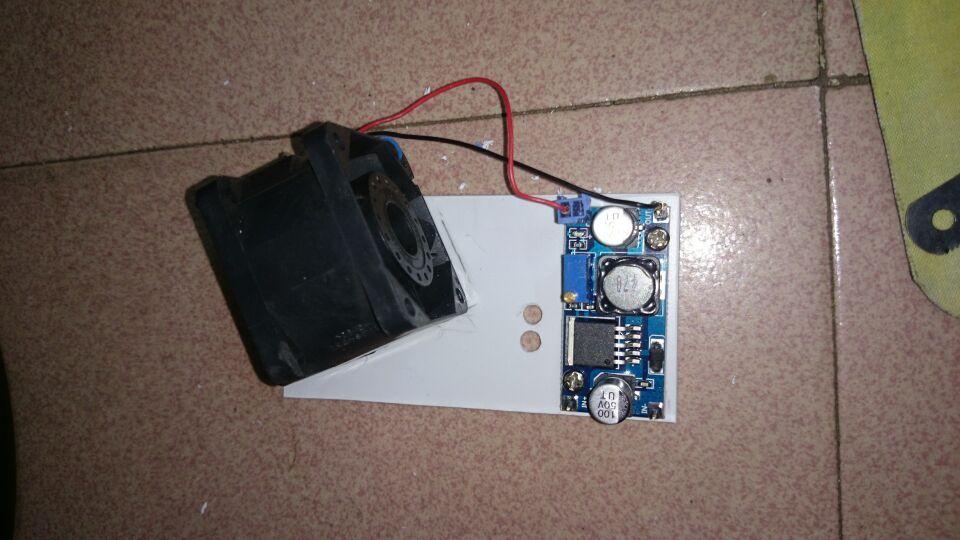

水箱部分就完成了。接着完成显卡部分,显卡用的水冷头只能覆盖核心部分,mos管部分还是挺热的,需要增加一个风扇散热

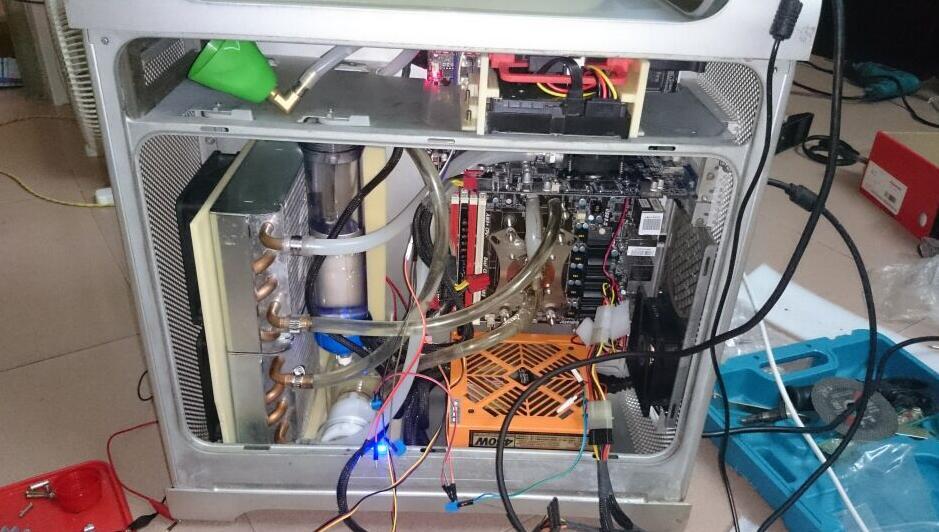

检查完毕之后,倒水进行密封测试

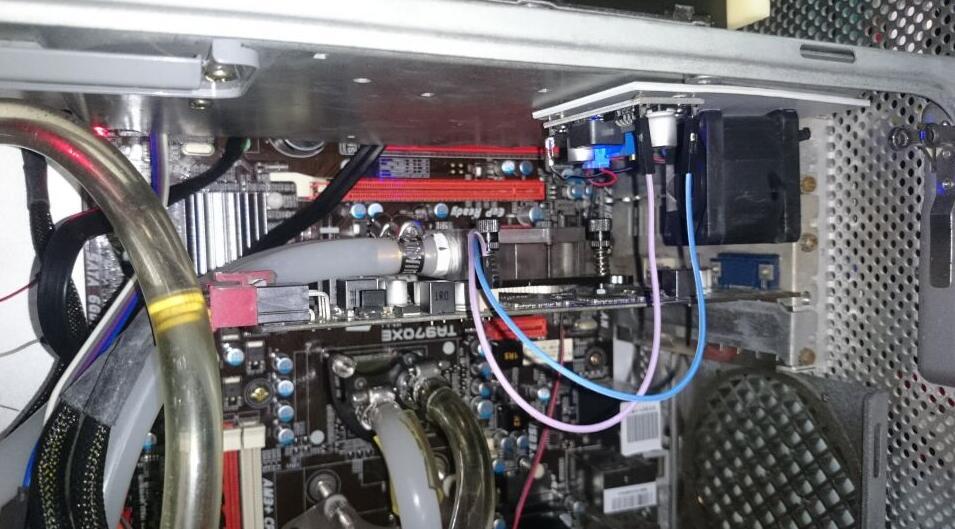

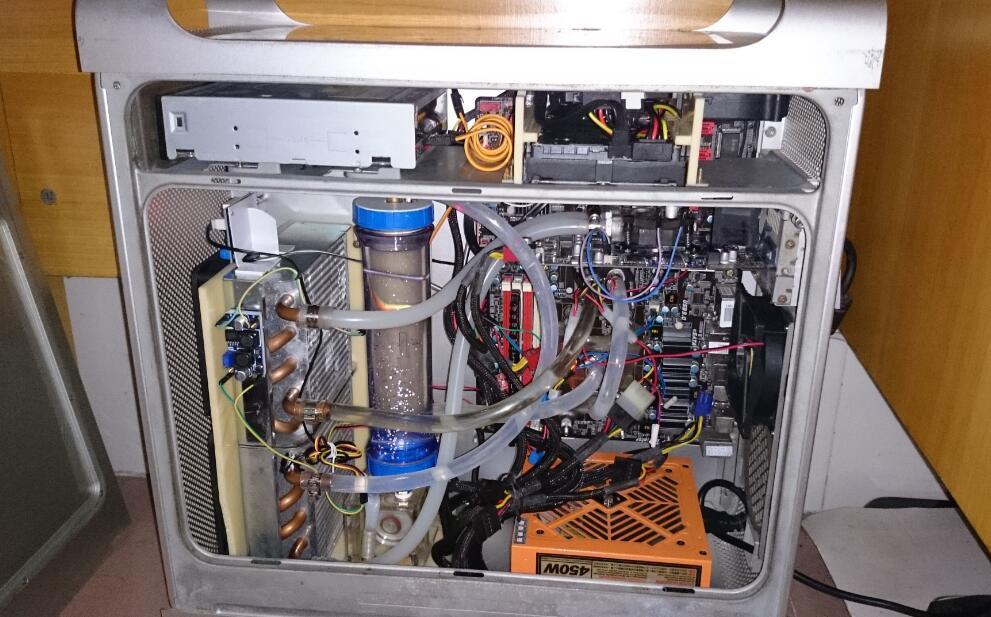

最终内部结构如下

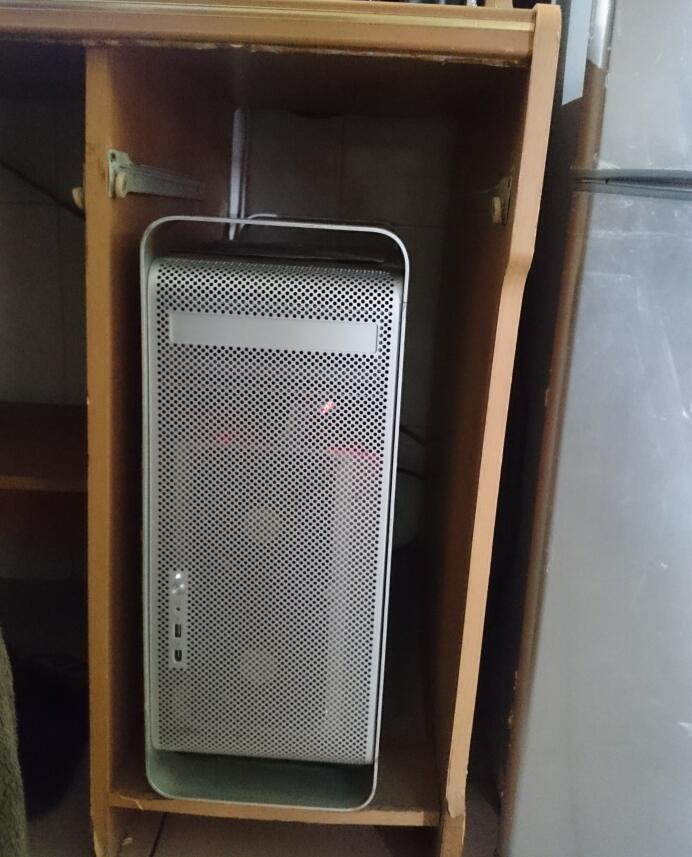

成品外观
改造总结
没有修改后IO,用一根USB3.0线导出接口,用HUB扩展。设置了风扇运转温度,35-45°C,高于45°C开始运转,直到水温低于35°C停止。ABS板好硬,我买的是5MM后的,其实可以买3MM的就足够了。即使有水冷,但是机箱内部还是要加散热风扇的,因为主板和显卡的电源部分发热量都不少,硬盘也要注意降温。
